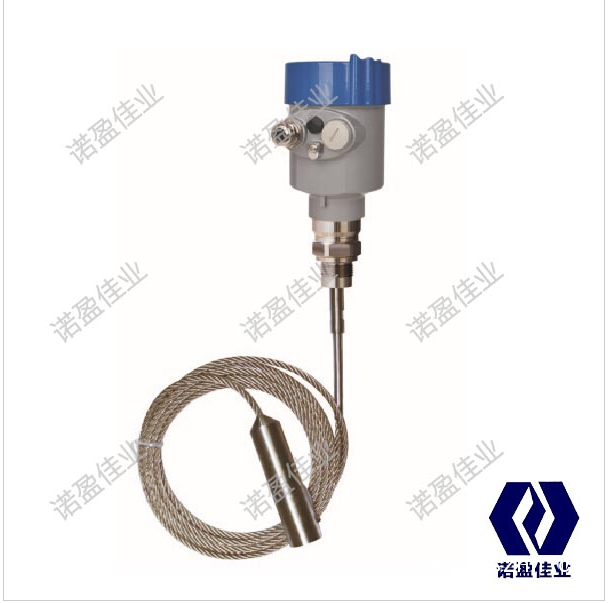

雷達液位計NYRD701測量原理
雷達液位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
導波雷達液位計NYRD701輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2 其中C為光速因空罐的距離E已知，則物位L為：L=E-D
導波雷達液位計NYRD701輸出
通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
導波雷達液位計NYRD701應用：
電 廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰庫、油箱等；
油 田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；
化 工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；
冶 金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；
水 泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；
水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；
造 紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等；
其 他：采石場、食品、制藥、環保、造船等行業等；
導波雷達液位計NYRD701技術參數
參數： 工作頻率:6.8GHZ
測量范圍：纜式：0-30m；桿式、同軸式：0-6m
重復性：±0.1% ±0.2% ±0.3% ±0.5%
分辨率：1mm
采樣：回波采樣55 次/s
響應速度：>0.2S（根據具體使用情況而定）
輸出電流信號：4-20mA
精度：<0.1%
通訊接口： HART 通訊協議
過程連接： G1½A/G2A/1½NPT
法蘭DN50，DN80，DN100，DN150
過程壓力: -1-40bar
電源： 電源：24VDC(±10%)
紋波電壓：1Vpp
耗電量：max 22.5mA
環境條件： 溫度-40℃～+80℃
防爆/防護等級： EXiaIICT6/IP68
兩線制接線： 儀表供電和信號輸出共用一根兩芯屏蔽電纜線
電纜入口：2個M20×1.5(電纜直徑5--9mm)
導波雷達液位計NYRD701測量范圍
H----測量范圍 L----空罐距離 B----頂部盲區 E----探頭到罐壁的最小距離
頂部盲區是指物料最高料面與測量參考點之間的最小距離。
底部盲區是指纜繩最底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
導波雷達液位計NYRD701訂貨需知：
為了能更好的為您提供服務，請您根據您的實際情況，參照選型指南(未盡事項，請來電咨詢)，慎重選擇適合您具體需求的產品。當您了解您的需求和我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。
按設計和使用要求未能選出適當的儀表時，請提出問題和要求，我們的專業人員將協助您選型或為您設計制造特殊的產品，請至少提供下列資料：工作壓力、工作溫度、介質名稱、對材料的要求等。
