測量范圍：

AW（微水）=0~1aw, O&W（乳化）: 0~1%

輸 出：

兩路4~20mA+RS485

防護等級：

IP67

WMG  智能油中含水率監測儀特點：

1、OLED中英文菜單 油混水狀態全程監控

2、兩路4~20mA變送輸出，報警節點輸出

3、精確測量油中微水及游離態水分含量

4、RS-485通訊 分離式設計，安裝簡便，穩定可靠

        WMG智能油中含水率監測儀是一款為監測工業油品中水分子含量而開發的工業級變送器，傳感器采用國外先進聚合物電容探頭，能對工業現場使用的變壓器油和潤滑油中的微量水份進行快速準確的測量。它同時具備測量油中微水（油中含微量水份未飽和態）和油中含水（油中混水游離態）兩種狀態功能，是一款油品含水監測儀器。工業油品中混入水份會造成油品品質乳化，潤滑系數極限下降，影響機器設備的正常運轉，甚至引發嚴重的事故，所以檢測潤滑油中的微量水份意義重大。

       WMG智能油中含水率監測儀用水活性表述油中微水含量 即：
水活性是某種物質中的水分含量與它所能容納的水分總量的比值。

它可以定義為：

       aw = p / p0

式中,

       p = 某種物質內的水氣分壓

       p0 = 在相同溫度下純水的飽和水氣壓

根據上述公式，aw的變化與飽和點（p0，分母）成函數關系。aw的變化也與油中的實際含水量成函數關系，即水分的進入或脫離會改變油中含水量。換句話說，aw始終提供對飽和點裕度提供精確的示值。
例如：齒輪箱潤滑油溫度：70 ℃飽和點：5000 ppm，當油溫降低到30℃時，油的飽和點也下降到3000 ppm。受溫度影響明顯。一旦達到飽和點，多余水份會形成明顯的油水分層，以游離水狀態而被析出。由于大多數油的密度比水的密度小，因此水層通常沉淀在油層之下，風險非常大。

       綜上所述測量aw值則可精確顯示了產生游離水風險的程度。當AW大于等于1時，游離態存在時，這時候產品的O&W油混水百分比開始顯示含水量，并根據設置的數據輸出報警，對油品含水率進行雙路監測，油中含水問題得到及時處理和更換，起到雙重保險作用，減少油品含水后對設備的磨損。

技 術 參 數：

測量范圍：AW（微水）=0~1aw, O&W（乳化）: 0~1%

測量精度：O&W（乳化）: 0.05%

Aw（微水）：-15...40 ℃ ±（0.013 + 0.3%*mv）aw

 -15...40 ℃ ±0.023aw

 -15...70 ℃ ±（0.014 + 1%*mv）aw

 -40...180 ℃ ±（0.015 + 1.5%*mv）aw

響應時間：AW（微水）：10 分鐘（在靜止）；O&W（乳化）：1 分鐘 顯示方式：OLED128*64

輸出方式：兩路4~20mA+RS485； 輸出接點：三路繼電器報警

工作電壓：AC220V; DC24V

安裝方式：投入式， 側裝式，頂裝式

接      口：法蘭；螺紋

探頭材質：316L，黃銅 防護等級：IP67 防爆等級：隔離防爆 介質溫度：-40—180℃

環境溫度：-20—80℃ 環境濕度：<85%RH

環境溫度：-20—80℃

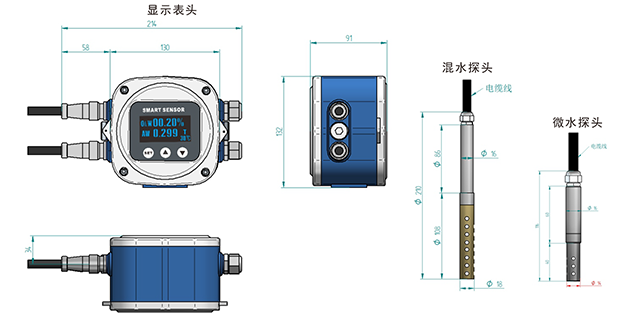

結構圖：

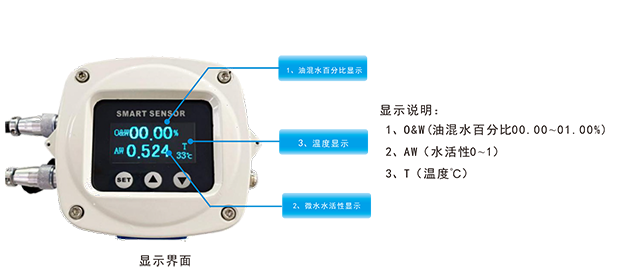

1）按鍵功能說明：

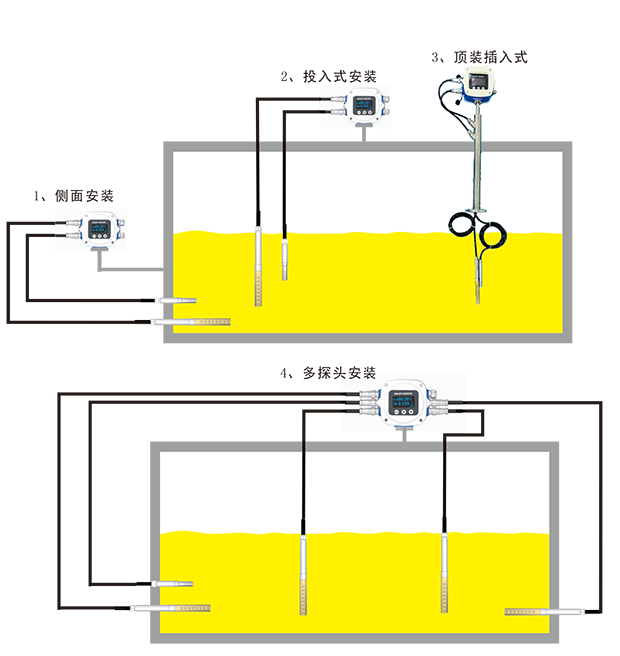

安裝方式：

1、側面安裝：適合側面安裝

2、投入式安裝：適合頂部安裝

3、頂裝插入式：適合頂部安裝

4、多探頭安裝：適合大油箱高精度測量

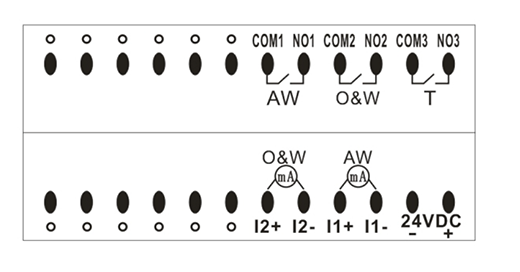

接線圖：

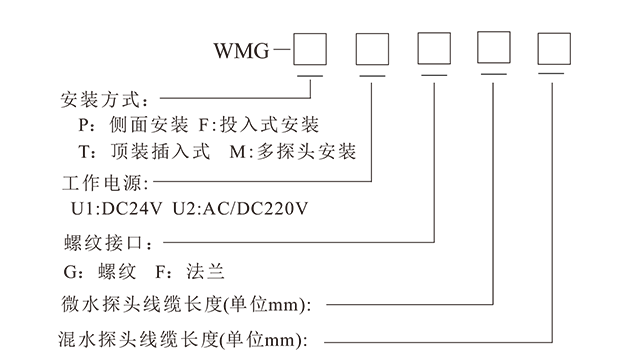

選型圖：
