高精度正反測量小型動態扭矩傳感器
- 型號：
- NJL-204
- 量程：
- 0-5000Nm
- 精度：
- 0.1%

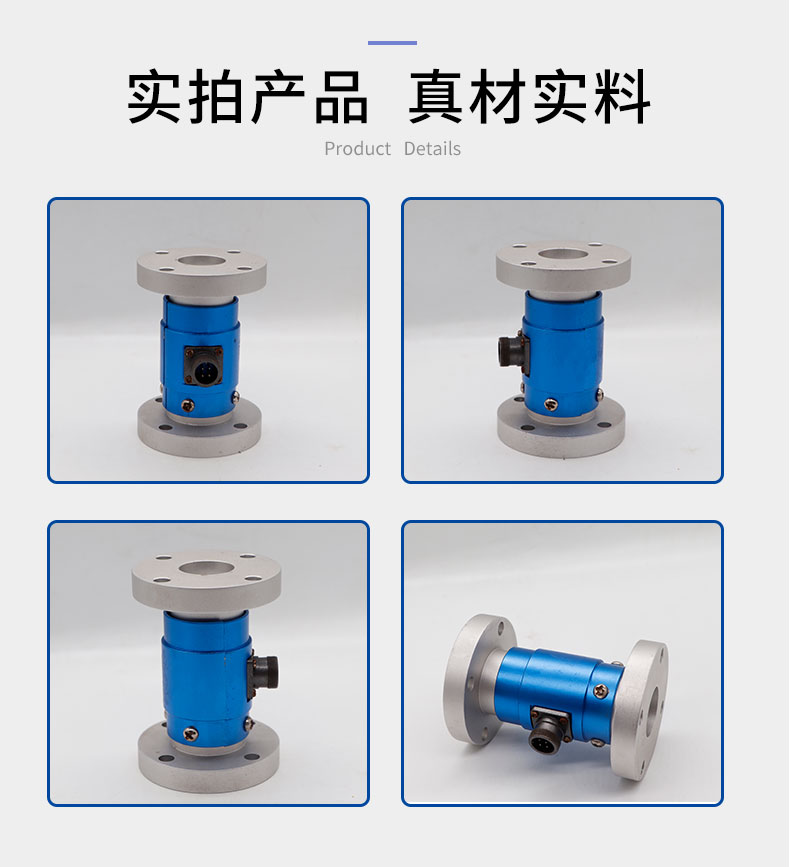

NJL-204系列靜態扭矩傳感器
一、產品簡介及用途：
特性與應用
· 電阻應變為敏感元件和集成電路構成的一體產品，精度高，性能穩定可靠。
· 安裝使用方便。
· 靜態扭矩測量，兩端均為法蘭盤連接
二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 測量范圍 | 0~0.2,0.3,0.5,1,2,3,5,10,20,30,50,100Nm (NJL-204A) 0~200/300/500/1000Nm（NJL-204B） 0~2000/3000/5000Nm（NJL-204C） 0~10000Nm（NJL-204D） 0~20000/30000/50000Nm（NJL-204E） |
| 輸出靈敏度 | 1.0~2.0mV/V |
| 綜合精度 | ±0.1;±0.3;±0.5%F·S（線性+重復性+滯后） |
| 工作溫度 | -20~+65℃ |
| 溫度補償范圍 | -10~+60℃ |
| 零點溫度影響 | ±0.1%F·S/10℃ |
| 激勵電壓 | 5~15VDC（推薦電壓10VDC） |
| 響應頻率 | 100μS |
| 絕緣電阻 | 2000MΩ/100VDC |
| 輸入電阻 | 700±10/350±10Ω |
| 輸出電阻 | 700±5/350±5Ω |
| 零點輸出 | 0~±1%F·S |
| 安全過載 | 120%F·S |
| 材質 | 合金鋼 |
| 電氣連接方式 | 紅/E+，黑/E-，綠/S+，白/S- |
