一、基本原理

壓力的定義是一定面積上的力與該面積的比值，因此核心部件是一個準確度極高的活塞系統組件，通過在該組件上加載砝碼產生測量所需的壓力。活塞缸和活塞桿均由碳化鎢制成，這種材料具有極低的受壓變形量和受熱膨脹系數，保證活塞的橫截面具有良好的線性度，使本儀器準確度非常出色。

儀器直接通過定義（P=F/S）測量壓力，且活塞系統選用優質碳化鎢材料，使本儀器具有極小的測量不確定度和有效期大于5年的長期穩定性。

二、活塞壓力計使用環境和選型參數

1、使用環境：

環境溫度：（20±1）℃

相對濕度：85%以下的恒溫室

電源電壓：AC 220V

頻    率：50HZ

使用時應無影響計量性能的機械振動

2、活塞式壓力計的選型參數

Xy-60A型活塞式壓力計

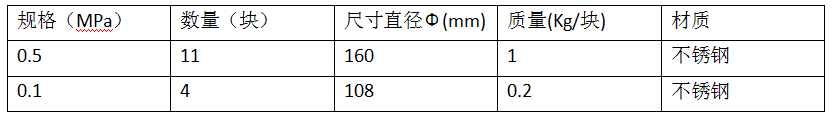

砝碼配置表

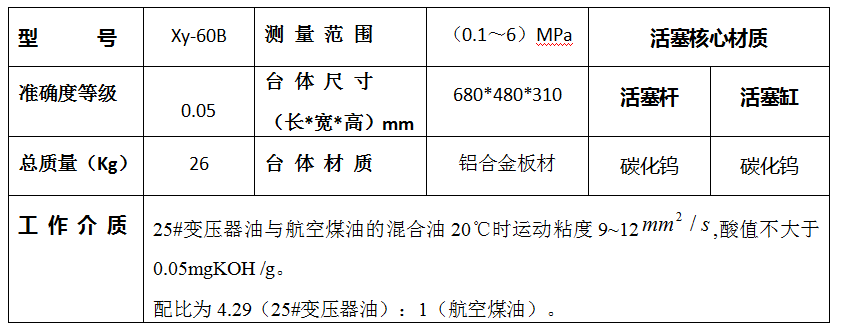

Xy-60B型活塞式壓力計

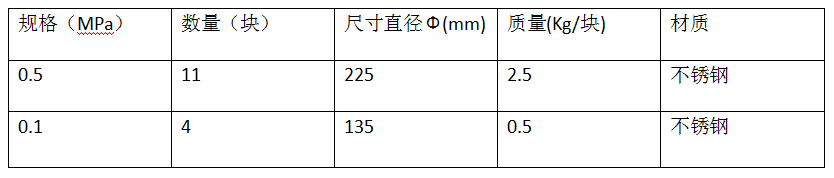

砝碼配置表

三、活塞式壓力計的功能特點

1.專利活塞壓力系統組件，結構新穎，防碰撞，免工具拆裝，便于活塞系統清洗、更換密封圈，方便、快捷、安全。

2.小面積、小砝碼活塞研發、試驗成功，已投入生產，使用更加方便、輕松，大大減輕勞動力。客戶可根據情況進行選擇或電話咨詢。

3.活塞位移數據采集采用兩支紅外線測距傳感器，通過自行設計的電路系統進行數據轉換顯示在液晶屏上，是位移觀察更加方便、準確。

4.活塞顯示系統采用3.5寸彩色顯示屏，顯示有活塞桿位移，現場溫度和濕度。

5.配有兩個表座快速接口（M20×1.5），帶有截止閥（客戶選配），可進行密封性試驗使用。

6.表座截止閥(客戶選配）、調壓器免維護，操作輕松。手柄設計合理，根據手握姿勢個性化設計。

7.主機殼體采用12mm厚的鋁合金板材，堅固、穩定。油杯儲油量400ml，可根據客戶需求，訂做加大油杯，便于校準大批量傳感器，杯內配有油污過濾裝置，接表座處的管路直接接入油杯內，經過排污過濾裝置,保證進入活塞系統油的清潔，避免臟油進入活塞系統造成堵死和損壞，甚至造成活塞桿卡死斷裂。

8.油路系統具有排污功能，維護和清洗過程更加簡潔方便。

9.活塞顯示部分配有觸摸式開關鍵，位移校準按鈕。位移校準的使用快速說明可通過操作顯示在屏幕上，便于客戶進行使用。

四、相關資質和證書

1.GB/T19001-2016/ISO 9001：2015質量管理體系認證證書，

2.ZL 2018 3 0657812.2《活塞壓力檢測裝置》外觀設計專利證書

3.ZL 2018 2 1937109.8《壓力計活塞組件及活塞式壓力計》實用新型專利證書

4.ZL 2018 2 1956666.4《活塞式壓力計》實用新型專利證書

5.ZL 2019 3 0474354.3《左顯活塞式壓力計》外觀設計專利證書

6.ZL 201 3 0376500.9《高壓活塞式壓力計》外觀設計專利證書

7.ZL 2019 2 0660375.9《流體壓力計活塞組件及活塞式壓力計》實用新型專利證書
