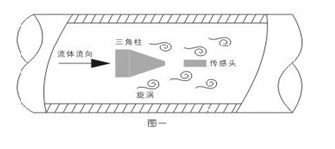

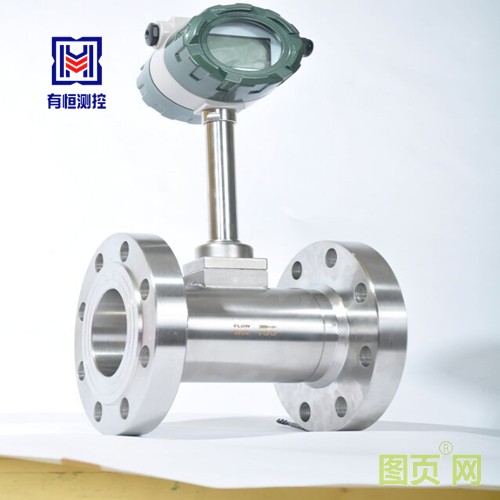

上海有恒LUGB型石油渦街流量計是以卡門和斯特羅哈爾有關旋渦的產生和流量關系的理論為依據來測量蒸汽，氣體及低粘度液體的流量。如圖-所示，在表體中垂直插入一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規律的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。

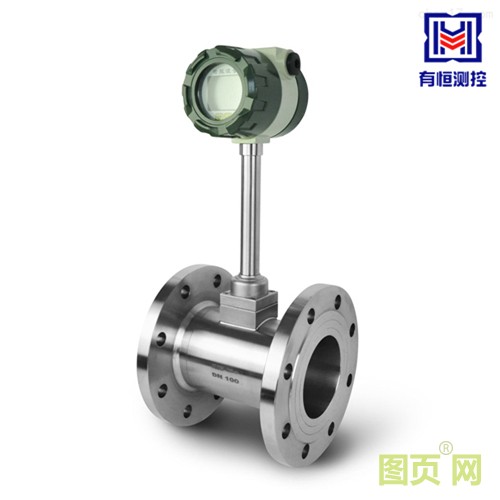

上海有恒生產的UHLUGB型渦街流量計（法蘭夾裝渦街流量計、卡箍式渦街流量計、衛生型渦街流量計、溫壓補償渦街流量計、一體化渦街流量計、分體式渦街流量計、智能型渦街流量計、蒸汽渦街流量計）通過傳感頭檢測出旋渦的個數，就可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。

計算公式如下：
F=Sr*V/(1-1.27*d/D)……………………………公式1
Q=3600*F/K……………………………………………公式2
M=Q*p…………………………………………公式3
F…..液體流過渦街三角柱產生的渦旋頻率（單位：Hz）
Sr…斯特羅哈爾數（單位：無量綱）
V…….管道內流體流速（單位：m/s）
d…….渦街表體內三角柱寬度（單位：m）
D…….渦街表體內徑（單位：m）
Q……..瞬時體積流量（單位：m3/h）
K………渦街的儀表系數（單位：脈沖個數/立方米）
M………瞬時質量流量（單位: kg/h）
p………流體密度（單位：kg/ m3）
不同口徑的渦街流量傳感器，儀表系數K值是不同的，其具體數值是通過流量標定裝置實際標定得到的。意義為每立方米產生的脈沖數。即流過一立方米流體三角柱一側所產生的旋渦個數。

二、石油渦街流量計技術參數
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100···
◆公稱壓力：1.6MPa2.5MPa4.0 MPa及以上
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
◆正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃，-40℃~350℃
◆壓力損失：阻力系數CD≤2.4
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源供電電源：12~24VDC或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
◆防護等級 IP65

三、石油渦街流量計安裝要求
(1)渦街流量計節流件前后的直管段必須是直的?不得有肉眼可見的彎曲。
(2)渦街流量計安裝節流件用得直管段應該是光滑的?如不光滑?流量系數應乘以粗糙度修正稀疏。
(3)渦街流量計為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布?而且使這種分布成均勻的軸對稱形?所以 1)直管段必須是圓的?而且對節流件前2D范圍?其圓度要求其甚為嚴格?并且有一定的圓度指標。具體衡量方法：(A)節流件前OD?D/2?D?2D4個垂直管截面上?以大至相等的角距離至少分別測量4個管道內徑單測值?取平均值D。任意內徑單測量值與平均值之差不得超過±0.3% (B)在節流件后?在OD和2D位置用上述方法測得8個內徑單測值?任意單測值與D比較?其Z大偏差不得超過±2% 2)節流件前后要求一段足夠長的直管段?這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。[1]
