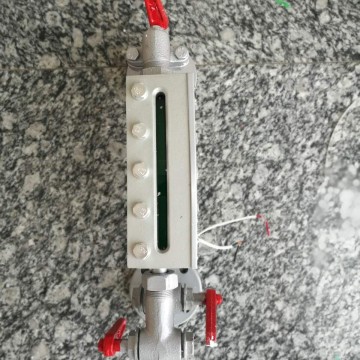

工作原理及組成 管式雙色水位計是就地儀表，主要安裝在鍋爐汽包或各種液體的壓力容器上，直接觀測水位（液位），是監視水位（液位）保障鍋爐和壓力容器安全運行理想、可靠的直讀儀表。水位計的閥門法蘭與鍋爐汽包或容器法蘭相聯接，使水位計和鍋爐汽包或容器構成一個連通的回路，根據連通器的原理，水位計的液面高度就是鍋爐汽包或容器里的水（液）位高度。水位計主要由表體、光源總成和閥門組成。 ◆產品型號及技術參數 產品 型號 B49H-2.5-G B49H-4.0-G B49H-6.4-G B49H-10-G 公稱壓力（Mpa） 2.5 4.0 6.4 10 工作壓力（Mpa） 1.6 2.5 4.0 6.4 工作溫度（℃） 飽和溫度 可視長度（mm） 200、340、400 340、400 中心距（mm） 440、600、800，非標準可按用戶要求制造 600、800 石英玻璃管尺（mm） φ26×260、φ29×400、φ29×460 φ26×400 φ26×460 法蘭標準 JB/T81-94DN25 JB/T82.2-94DN25 JB/T81-94DN20 光源 白熾燈220V/100W或60W 1~3只或配工業電視監視系統的特殊光源 適用范圍 工業鍋爐、小型電站鍋爐等壓力容器上
