智能電接點雙色液位控制儀、電極、電接點液位計

智能電接點液位計是本廠生產采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路。可接受液位開關信號，可分別設定每一個液位開關的液位值，以LED數碼形式及光條指示當前液位，并可和計算機連接通訊。適用于和各種電接點液位計和浮球液位計配套，用于鍋爐汽包水位和其他液位的測量顯示。

二、主要性能

1、最多輸入接點數32個，32個以下可任意配置。

2、具有數字和光柱兩組顯示，使用直觀方便。

3、具有1～3路變送輸出。

4、可設定四個報警輸出，報警方法可達十種以上，并對報警參數進行控制。

5、可提供多主機、單主機、無主機方式的RS485異步串行通訊方式。通訊數據效驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼效驗。

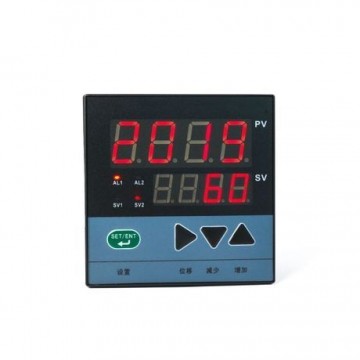

四、主要性能1、單屏+單模擬條單排數碼管顯示干接點輸入的測量信號。單模擬條以百分比方式顯示干接點輸入的測量信號。光標顯示SP1和SP2的報警參數相對量程的百分比。2、指示燈A燈或J1等，是SP1報警指示燈E燈或J2等，是SP2報警指示燈B燈或J3等，是SP3報警指示燈C燈或J4等，是SP4報警指示燈五、鍵盤定義設定鍵：SET 按下此鍵可進入設定菜單。在設定狀態下按一下該鍵，確認該鍵，該狀態下的設定值，同時設置程序進入下級菜單。與MAN 鍵同時按下，則中途退出。位移鍵 在設定狀態下按一下該鍵，小數點向右移一位，小數點閃爍位為當前設定位。減鍵：▼在設定狀態下按一下該鍵，當前設定位數字減1，在長時間按下該鍵，有遞減作用，并有錯位功能。加鍵：▲ 在設定狀態下，按一下該鍵，當前設定位數字增1個字，長時間按下該鍵，有遞加作用，并可進位。在測量狀態下，按下該鍵，可切換數顯方式（設定值SP1，模擬輸出過程，輸入過程量%）。返回鍵：MAN在設定狀態下按一下該鍵，設置程序向上倒退一步，與SET 鍵同時按下，則中途退出設定。六、B菜單1、開啟電源，儀表通電，顯示測量值。2、按一下SET鍵，進入設定準備狀態，顯示SP1或End.3、再按一下MAN鍵，儀表上排顯示SEL，下排顯示555。此時通過面板上的位移鍵、 加、減鍵，將555改為888，再按一下SET鍵，則進入B菜單操作程序。四、主要性能1、單屏+單模擬條單排數碼管顯示干接點輸入的測量信號。單模擬條以百分比方式顯示干接點輸入的測量信號。光標顯示SP1和SP2的報警參數相對量程的百分比。2、指示燈A燈或J1等，是SP1報警指示燈E燈或J2等，是SP2報警指示燈B燈或J3等，是SP3報警指示燈C燈或J4等，是SP4報警指示燈五、鍵盤定義設定鍵：SET 按下此鍵可進入設定菜單。在設定狀態下按一下該鍵，確認該鍵，該狀態下的設定值，同時設置程序進入下級菜單。與MAN 鍵同時按下，則中途退出。位移鍵 在設定狀態下按一下該鍵，小數點向右移一位，小數點閃爍位為當前設定位。減鍵：▼在設定狀態下按一下該鍵，當前設定位數字減1，在長時間按下該鍵，有遞減作用，并有錯位功能。加鍵：▲ 在設定狀態下，按一下該鍵，當前設定位數字增1個字，長時間按下該鍵，有遞加作用，并可進位。在測量狀態下，按下該鍵，可切換數顯方式（設定值SP1，模擬輸出過程，輸入過程量%）。返回鍵：MAN在設定狀態下按一下該鍵，設置程序向上倒退一步，與SET 鍵同時按下，則中途退出設定。六、B菜單1、開啟電源，儀表通電，顯示測量值。2、按一下SET鍵，進入設定準備狀態，顯示SP1或End.3、再按一下MAN鍵，儀表上排顯示SEL，下排顯示555。此時通過面板上的位移鍵、 加、減鍵，將555改為888，再按一下SET鍵，則進入B菜單操作程序。注意非專業人員不得更改B菜單內容。

B菜單參數設置內容含義

bc電接點輸入點數及D菜單。

將B菜單的IN參數設置為0.3，則能進入bc菜單。

Bc設為40+（多少個點）才能進入D菜單

Pic位式控制，報警方式代碼

OUT模擬量輸出方式代碼表

Ucr通訊數據傳輸方式代碼表

七、儀表使用與維護

1、儀表應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對濕度符合技術條件。

2、根據需要，正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。

3、由于儀表功能多，根據工況需要正確設置B菜單操作程序和正確接線，如有需要建議用戶派員到廠家學習。
