- 品牌：
- 上海有恒
- 型號：
- UHCMF系列
- 參數：
- 見詳情頁

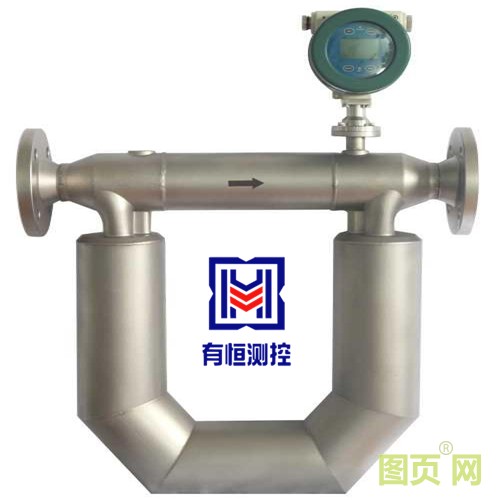

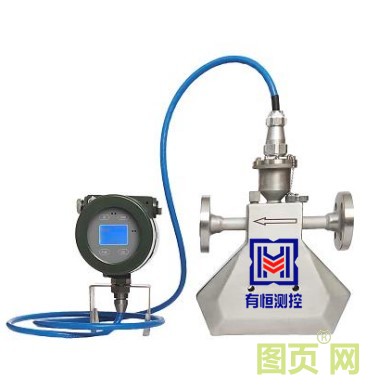

科氏力質量流量計是以科氏力為基礎，在傳感器內部有兩根平行的流量管，中部裝有驅動線圈，兩端裝有檢測線圈，變送器提供的激勵電壓加到驅動線圈上時，振動管作往復周期振動，工業過程的流體介質流經傳感器的振動管，就會在振管上產生科里奧利力效應，使兩根振管扭轉振動，安裝在振管兩端的檢測線圈將產生相位不同的兩組信號，這兩個信號的相位差與流經傳感器的流體質量流量成比例關系。計算機解算出流經振管的質量流量。不同的介質流經傳感器時，振管的主振頻率不同，據此解算出介質密度。安裝在傳感器器振管上的鉑電阻可間接測量介質的溫度。
上海有恒UHCMF科里奧利質量流量計參數指標：
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
質量流量測量重復性 |
±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
密度測量范圍 |
0.2 g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
規格型號及基本參數表
|
規格型號 |
公 稱 通 徑 （mm） |
流 量 范 圍 （t/h） |
計 量 范 圍 （t/h） |
工 作 壓 力 上 限 （MPa） |
零點穩定度 （t/h） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.00001 |
353.68 |
|
DN2 |
2 |
0～0.16 |
0.016～0.16 |
30.0 |
0.00004 |
88.419 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.00008 |
39.298 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.649 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.9122 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.1832 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.9022 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.3343 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.1965 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
|
DN150 |
150 |
0～550 |
55～550 |
2.5 |
0.03 |
0.0234 |
