- 品牌：
- 上海有恒
- 型號：
- UHLUGB
- 參數：
- 見詳情頁
我廠生產的型渦街流量變送器根據結構不同主要分為以下兩種：

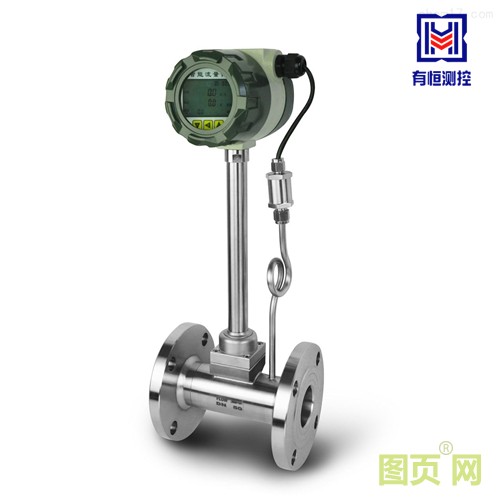

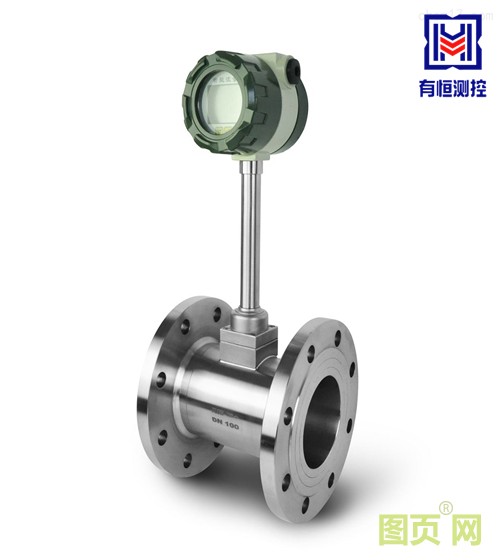

LUGB型渦街流量變送器（水蒸汽流量計），主要應用法蘭卡裝式結構，把型渦街流量變送器直接安裝在被測管道上測量管道中的流體流量。該型儀表主要用于口徑為DN200 以下或DN200 的管道上，若管道口徑為DN200以上，選用插入式型渦街流量變送器或其他類型流量儀表。
LUGB插入式型渦街流量變送器（水蒸汽流量計），應用插入式機構，把小尺寸的渦街流量傳感器探頭，放到大口徑管道中的特定位置來測量大口徑中流體的流量。這是一種測量大口徑管道流體流量的方法。
產品特點1、LUGB型渦街流量變送器的特點:
●結構簡單而牢固，無可動部件，可靠性高，使用壽命長；
●測量范圍寬，量程比可達1：10；
●壓力損失較小，運行費用低，更具節能意義；
●輸出信號與流量成線性關系，便于數據處理和上位機聯用，可通過RS232、RS485接口與上位機連接；
●在一定雷諾數范圍內，輸出信號頻率不受流體物理參數（溫度、壓力、粘度）的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關；
●安裝簡單，維修方便；
●應用范圍廣，液體、氣體、蒸汽流量均可測量；
2、LUGB型渦街流量計特點：
●可檢測介質的溫度與壓力并進行自動補償，可直接檢測氣體的標準體積流量或飽和蒸汽的質量流量。
●采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越。
●采用先進的微功耗高新技術，整機功耗低，既能憑內裝3.6V 鋰電池長期供電運行，又可由外電源供電運行。
●采用LCD 顯示，清晰直觀，讀數方便。
●本流量計執行JJG198-94 國家計量檢定規程。
四、LUGB型渦街流量計主要技術指標
|
被測介質 |
氣體、蒸汽、水 |
|
口徑（mm） |
15~1000（大于300采用插入式） |
|
公稱壓力 |
1.6~6.4MPa（6.4MPa以上協議訂貨） |
|
介質溫度 |
-20℃~250℃~350℃ |
|
環境溫度 |
-40℃~55攝氏度 |
|
精度 |
1.5% |
|
補償形式 |
溫度補償、壓力補償（氣體計量） |
|
直管段要求 |
前5D后3D，具體看安裝位置 |
|
重復性 |
0.01%~0.008% |
|
供電電源 |
24VDC或內置3.6V電壓 |
|
整機功耗 |
外電源≤1.5W；內電源≤1.5mW |
|
輸出方式 |
4~20mA（兩線制）；0~5V（脈沖）；RS485 |
|
測量管材質 |
304，316L或根據用戶需要定制 |
|
防護等級 |
IP65 |
測量范圍表
|
儀表型號 |
公稱通徑DN （mm） |
流量范圍 （m3/h） |
||
|
液體 |
氣體 |
蒸汽 |
||
|
LUGB- |
15 |
0.4—4 |
4—30 |
3.2—18 |
|
LUGB- |
20 |
0.7—7 |
6—40 |
5—32 |
|
LUGB- |
25 |
1—10 |
11—70 |
9—60 |
|
LUGB- |
32 |
1.5—15 |
17—150 |
15—130 |
|
LUGB- |
40 |
2—25 |
24—240 |
20—200 |
|
LUGB- |
50 |
3—45 |
37—370 |
32—320 |
|
LUGB- |
65 |
5.5—75 |
65—650 |
55—540 |
|
LUGB- |
80 |
8.5—110 |
95—950 |
81—810 |
|
LUGB- |
100 |
16—180 |
150—1500 |
130—1300 |
|
LUGB- |
125 |
25—270 |
245—2400 |
200—2000 |
|
LUGB- |
150 |
35—350 |
360—3600 |
290—2900 |
|
LUGB- |
200 |
60—600 |
600—6000 |
550—5000 |
|
LUGB- |
250 |
90—900 |
900—9000 |
800—8000 |
|
LUGB- |
300 |
135—1350 |
1350—13500 |
1150—11500 |
|
LUGB- |
350 |
185—1850 |
1850—18500 |
1550—15500 |
|
LUGB- |
400 |
240—2400 |
2400—24000 |
2100—21000 |
|
LUGB- |
450 |
300—3000 |
3000—30000 |
2600—26000 |
|
LUGB- |
500 |
380—3800 |
3800—38000 |
3300—33000 |
|
LUGB- |
600 |
550—5500 |
5500—55000 |
5100—51000 |
|
LUGB- |
700 |
750—7500 |
7500—75000 |
7000—70000 |
|
LUGB- |
800 |
950—9500 |
9500—95000 |
9000—90000 |
|
LUGB- |
900 |
1200—12000 |
12000—137000 |
11000—110000 |
|
LUGB- |
1000 |
1400—1400 |
14000—140000 |
13500—135000 |
|
LUGB- |
1200 |
2000—20000 |
20000—200000 |
19500—195000 |
|
LUGB- |
1300 |
2200-22000 |
22000-220000 |
21000-210000 |
|
LUGB- |
1400 |
2750-27500 |
27500-275000 |
27000-270000 |
|
LUGB- |
1500 |
3150-31500 |
31500-315000 |
31000-310000 |
