夾裝式傳感器

帶有強力磁鐵，測量鋼管、鑄鐵管時，只需將傳感器吸附在管道外地機殼

傳感器上蓋標注了超聲波信號的發射向

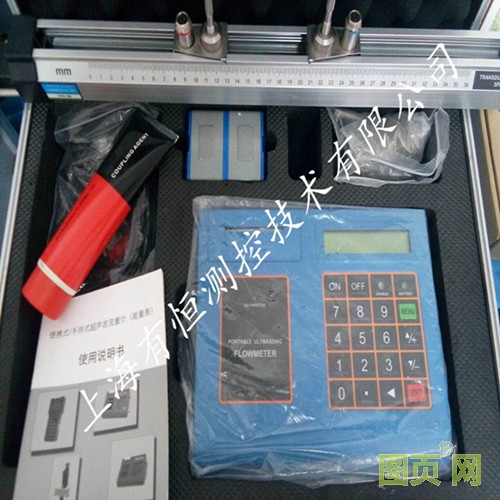

支架式傳感器

固定裝置和滑道采用全鋁材質，重量輕、結構堅固

帶有公英制標尺，提高安裝精度和方便性

項 目

性能、參數

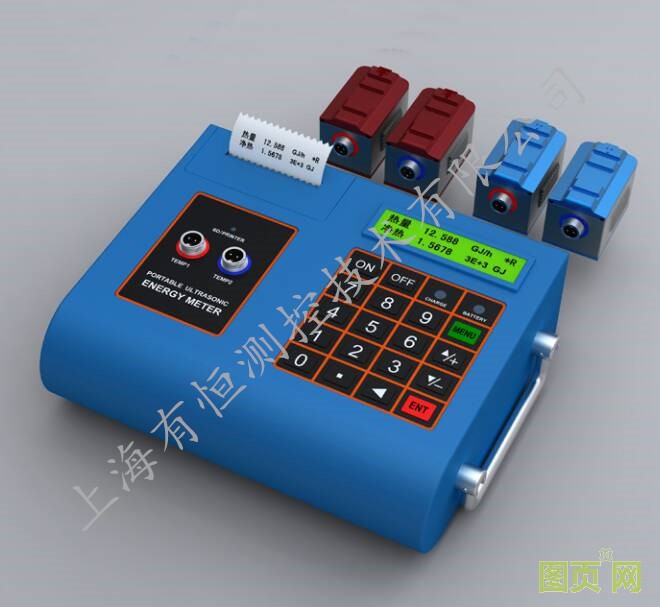

主 機

2×20點陣式背光型液晶顯示器，工作溫度（-25~60℃）

打印機輸出選用24列字符微型熱敏打印機

4×4+2式輕觸鍵盤

數據接口RS485

信號輸入、輸出

1路4-20mA輸出

1路OCT輸出

1路繼電器輸出

3路4-20mA輸入

傳感器

配用不同的傳感器可實現DN15~6000mm，溫度-30~160℃管道的測量

測量介質

水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

管道材質

鋼、不銹鋼、鑄鐵、PVC、銅、鋁、等一切質密的管道，允許有襯里。

流速范圍

0~±10m/s

測量精度

優于±1%

電 源

鎳氫電池殼連續工作20小時以上，使用電源適配器供電，可實現不間斷測量

功 耗

1.5W

重 量

2.5kg（主機）

備 注

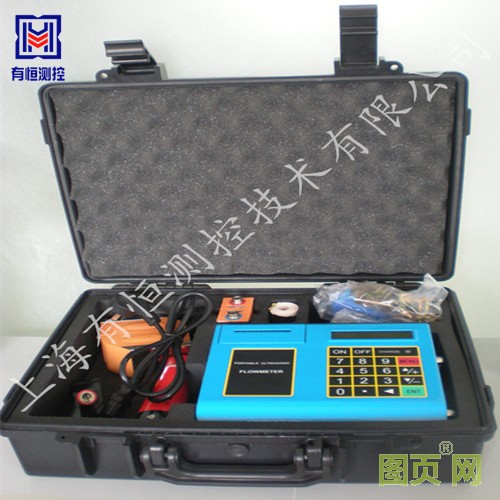

配備高強度防護箱，可在野外、井下等惡劣環境中使用
