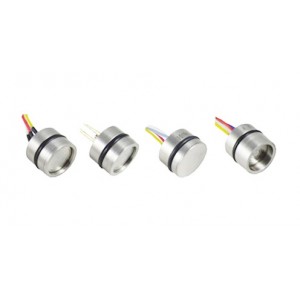

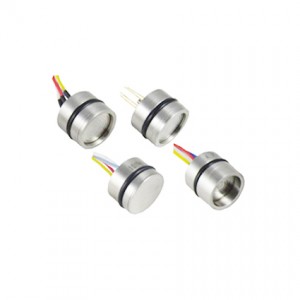

PC10 型硅壓阻式壓力芯體是制造壓力傳感器及壓力變送器的核
心部件，作為一種高性能的壓力敏感元件，可以很方便地進行放大
處理，裝配成標準信號輸出的變送器。
PC10 芯體是將擴散硅壓力敏感芯片封裝到 316L 不銹鋼外殼中，
外加壓力通過不銹鋼膜片、內部密封的硅油傳遞到敏感芯片上，敏
感芯片不直接接觸被測介質，形成壓力測量的全固態結構，因此該
產品可以應用于各種場合，包括惡劣的腐蝕性介質環境。
PC10 芯體采用 O 型圈進行壓力密封,便于安裝。
公司還可以根據用戶的需要，承接特殊定制，如全焊接結構、
寬溫度補償、高可靠、抗強沖擊及抗振動的壓力傳感器，尤其是為
國防武器裝備配套。
電氣性能指標：
量程范圍 -100kPa～0～10kPa…100MPa
壓力類型 表壓、絕壓、密封壓
激 勵 恒流推薦 1.5mA；恒壓推薦 10V
輸入阻抗
恒流：2kΩ～5kΩ
恒壓：3kΩ～18kΩ
電氣連接 鍍金柯伐管腳或硅膠軟導線
補償溫度
恒流：0℃～60℃（≤35kPa），-10℃～70℃（其余量程）；
恒壓：-20℃～85℃
工作溫度 -40℃～125℃
儲存溫度 -40℃～125℃
絕緣電阻 ≥200MΩ/250VDC
響應時間 ≤1ms（上升到 90%FS）
測量介質 所有與 316L 兼容的液體和氣體
機械振動 20g（20～5000HZ）
沖 擊 100g（10ms）
使用壽命 10×10
6 (cycles)
結構性能指標
膜片材質 316L
殼體材質 316L
灌注液體 硅油
密 封 圈 丁氰或氟橡膠
特點：
■ 恒流、恒壓激勵可選
■ 高可靠進口壓力芯片
■ 寬溫度補償
■ 能做歸一輸出
■ 補償板灌膠防潮保護
■ Φ19mm 標準 OEM
■ 全 316L 材質
■ 高性能、全固態、高可靠性
■ 18 個月質保期
用途及行業：
用途及行業：
■ 過程控制系統
■ 壓力校準儀器
■ 制冷設備和 HVAC 控制
■ 液壓系統及閥門
■ 液位測量
■ 生物醫療儀器
■ 航舶和航海
■ 飛機和航空電子系統
■ 武器裝備
