ISO S-P-O系列（正弦波轉方波）隔離變送器是一種將轉速傳感器信號、正弦波、鋸齒波信號或者微弱的波形信號隔離轉換成與輸入頻率完全一致的方波信號的混合集成電路。該產品在同一芯片上集成了一組多路高隔離的DC/DC電源，一個高性能的信號隔離器和信號放大與整形電路。特別適用于將轉速、正弦波等信號隔離轉換成標準方波脈沖信號，目前在汽車速度測量及汽車ABS防抱死制動系統中廣泛應用。

 　ISO S-P-O芯片內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的輸入放大電路、調制電路供電，和輸出的解調電路、轉換電路、整形電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。 ISO S-P-O系列隔離變送器使用非常方便，無需其它外接元件，即可實現轉速傳感器信號的隔離變送。

產品特點：
●　轉速傳感器信號直接輸入，方波信號輸出
●　正弦波、鋸齒波信號輸入，方波信號輸出
●　200mV峰值微弱信號的放大與整形
●　保持原信號頻率，響應速度快
●　電源、信號：輸入/輸出 3000VDC三隔離
●　輔助電源：5V、12V、15V或24V直流單電源供電
●　低成本、超小體積，無需調整、使用方便，可靠性高
●　標準SIP 12 Pin符合UL94V-0阻燃封裝
●　工業級溫度范圍: - 45 ~ + 85 ℃

典型應用：
●　轉速傳感器信號隔離、采集及變換
●　機車運行速度測量
●　汽車ABS防抱死制動系統
●　轉速信號放大與整形
●　地線干擾抑制
●　電機轉速監控系統
●　數控機床主軸速度測量與報警監控
●　信號無失真變送和傳輸

   工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。傳感器與儀器儀表連接方案參考資料下載：工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統常用連接方案

   隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載

典型應用接線圖

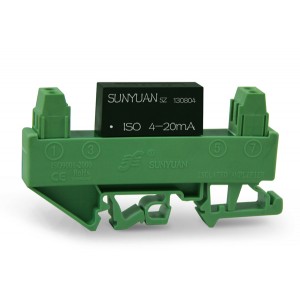

產品外形及安裝方式參考
