輸 入：

PWM信號

輸 出：

4-20mA

隔離電壓：

3000VDC

兩線制無源型PWM轉模擬信號隔離變送器IC. 低成本小體積兩線無源PWM信號轉4-20mA隔離變送器：IS產品特點

●  獨有高效信號回路竊電技術，無須外接工作電源
●  PWM脈寬信號輸入、回路供電4-20mA電流環輸出方式
●  10Hz~50KHz PWM信號寬頻輸入，分辨靈敏、響應速度快
●  全量程內極高的線性度（非線性度<0.2%）
●  信號輸入與輸出 3000VDC兩隔離
●  超小體積（22 X 11 X 9mm），誤差等級：0.1、0.2、0.5
●  SIP8 Pin標準PCB板上安裝，符合UL94V-0阻燃封裝
●  較強的抗EMC電磁干擾和高頻信號空間干擾特性
●  工業級溫度范圍: - 40℃ ~ + 85℃

典型應用
●  PWM信號變送、隔離、長線傳輸
●  工業現場PLC控制和變頻器控制
●  信號回路地線干擾抑制
●  工業鍋爐爐溫的自動選擇控制
●  PWM構建DA變換器
●  過程控制和工業自動化設備
●  PWM信號轉兩線制4-20mA電流信號隔離變送一進一出、二進二出、三進三出等多路變送功能的實現

概述
    SunYuan  ISO D-O1是順源科技新開發的業界最小體積低功耗無源型PWM脈沖調寬信號隔離轉換為兩線制4-20mA變送器IC。該IC工作方式是通過后級（輸出端）電流回路饋電方式，接收來自前級設備輸出的PWM信號，經過隔離轉換后輸出對應的4~20mA標準兩線制電流信號。
    SunYuan  ISO D-O1系列PWM脈寬變送器是一種將PWM方波信號的占空比經隔離轉換為模擬標準信號的混合集成電路。產品設計為低成本、小體積的標準SIP8 Pin 阻燃IC封裝；內部包含信號耦合高速隔離變換電路、精密基準電壓源開關控制電路、低通濾波電路， 驅動放大電路、VI轉換電路等。產品具有PWM信號的轉換精度高、線性度好，輸出回路供電電壓范圍寬（12-36VDC）等特點。集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 3000VDC 隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

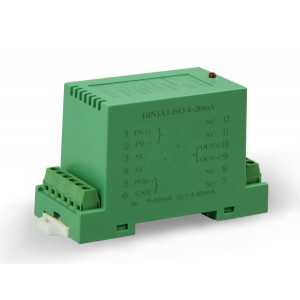

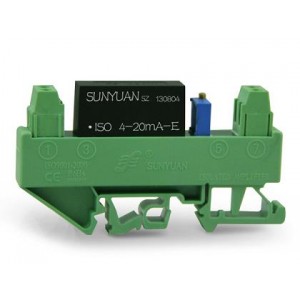

    SunYuan  ISO D-O1采用高速光電耦合隔離模式及高效能后級饋電技術來實現PWM信號到4~20mA 標準信號的精準隔離轉換，可以同當前各類型儀器儀表設備的標準模擬量輸入端口（如：PLC、DCS、FCS）相匹配。無需工作電源的兩線制超小體積（22.0x11.0X9.0mm）標準PCB板上安裝設計，能有效簡化用戶系統設計方案選擇，減少安裝體積和布線成本。產品也有擴展功能的DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。DIN導軌式安裝方式可實現信號一進一出、二進二出，三進三出等多路傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真?zhèn)鬏數闹悄芑δ堋?nbsp;廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要訂制合適產品。

產品原理框圖

引腳功能描述

典型應用

外形及PCB布板尺寸

產品選型舉例
例1：  PWM脈寬信號輸入：20KHz 方波；  信號輸出：4-20mA；
            對應產品型號： ISO D5-O1
例2：  PWM脈寬信號輸入：50Hz 方波；   信號輸出：4-20mA；
            對應產品型號： ISO D1-O1
例3：  PWM脈寬信號輸入：1KHz 方波；   信號輸出：4-20mA；
            對應產品型號： ISO D3-O1
