輸 入：

4-20mA

輸 出：

0-3.3V,0-5V

封裝方式：

SIP 7

二線制無源型I/V轉換器. 兩線制無源型4-20mA轉電壓信號低成本轉換器：SY 4-20mA-O系列.產品特點

●  獨有高效信號回路竊電技術，無須外接工作電源
●  二線制4-20mA標準模擬信號輸入轉換成： 0-2.5V/0-3.3V/0-5V/1-5V等模擬電壓信號
●  極低的輸入阻抗，滿足輸入20mA信號時電壓降 ≤6V
●  精度等級：0.1、0.2、0.5級
●  全量程內極高線性度，非線性度誤差 <0.2%
●  工業級溫度范圍: -25 ~ +70 ℃
●  小體積標準SIP 7Pin符合UL94V-0阻燃封裝

典型應用
●  傳感器4-20mA信號的采集轉換
●  工業現場信號采集轉換及長線傳輸
●  模擬信號轉換及數據采集
●  儀器儀表與傳感器信號收發
●  PLC、DCS現場模擬信號采集轉換
●  電力監控、醫療設備運行監控
●  4-20mA電流信號轉電壓信號一進一出、二進二出、三進三出變送功能的實現

    SunYuan  SY 4-20mA-O是一種低成本、小體積的兩線制無源型4-20mA轉電壓信號轉換IC，可以將有源4-20mA信號轉換成電壓信號輸出。該IC采用兩線制輸入回路供電方式，獨有高效信號回路竊電技術，無須外接工作電源，簡化了用戶方案設計，降低用戶布線成本。該模塊內部包含有電流信號變換電路、電源逆變電路、減法電路，緩沖處理輸出電路等。很小的輸入等效電阻，使該IC能夠從傳感器信號輸出回路中采集到電流信號，并能達到輸入20mA信號時電壓降 ≤6V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。

    SY 4-20mA-O常用于低成本4-20mA電流轉電壓信號的設計方案，省去了外接電源使接線更為簡捷，且功耗低、自身熱量低（基本無溫升）、可靠性高。產品最大特點是二線制回路不需要外接輔助電源，內部包含減法電路及放大器緩沖輸出電路，這些電路帶來了簡捷可靠優點的同時也帶來了使用上局限性。產品對于傳感器、PLC輸出的4-20mA信號進行變送，從另一個定義上講是電功率的傳送，所以內部肯定有功率損耗。這個損耗表現在輸入電流值和自身輸入壓降乘積上。在這種情況下要求4-20mA信號源必須具有驅動300Ω負載的能力，才能使轉換器正常工作。目前，從工業現場實際應用情況來看，大部分現場儀器儀表和傳感器、PLC/DCS等可以滿足4-20mA信號輸出有驅動300Ω負載的能力。

    在工業現場實際應用中，有些場合僅僅使用一只I/V轉換取樣電阻，就可以把電流信號轉換成為電壓信號。雖然這種電路比較簡單，但是卻不實用。首先，其實際意義是信號在零點的時候，會有一個零點電流流過取樣電阻，如果按照4~20mA輸入電流轉換到最大5V電壓來分析，零點的時候恰好就是1V，這個1V在單片機資源足夠的時候，可以由單片機軟件去減掉它?？墒沁@樣一來，其有用電壓就會剩下5-1=4VDC，而不是5VDC了。由于單片機的A/D最大輸入電壓就是單片機的供電電壓，這個電壓通常就是5VDC。因此處理這種簡單的輸入轉換電路時比較麻煩，為了達到A/D轉換的位數，就會導致芯片成本增加。解決上面問題的簡單方法是在單片機輸入之前配置一個由運算放大器組成的減法及緩沖處理電路，增加這級電路可以起到對零點的處理變得更加方便，無需耗用單片機的內部資源，尤其單片機是采用A/D接口來接受這種零點信號而實際不為零電壓值的輸入時，可以保證A/D轉換位數的資源能夠全部應用于有用信號上。

    順源科技按客戶需求研制的低成本、小體積I/V轉換器SY 4-20mA-O ，正是為解決工業現場上述問題而設計。IC不但能實現各路信號電流電壓之間的轉換，而且用戶無需考慮模塊供電及發熱問題，并滿足A/D接口采集處理信號的精度要求。可降低單片機選用成本和內部資源的損耗，方便用戶的開發設計使用。


詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_134.html

產品選型舉例
例1：  輸入信號：4-20 mA ；輸出信號：0-5V； 產品型號： SY 4-20mA-O4

例2：  輸入信號：4-20 mA ；輸出信號：1-5V； 產品型號： SY 4-20mA-O6

例3：  輸入信號：4-20 mA ；輸出信號：0-2.5V；產品型號： SY 4-20mA-O2.5

例4：  輸入信號：4-20 mA ；輸出信號：0-3.3V；產品型號： SY 4-20mA-O3.3


IC封裝產品外形尺寸及典型應用圖

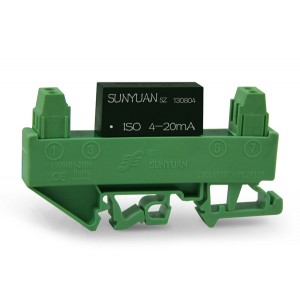

DIN3 SY 4-20mA-O系列單路低成本、小體積標準DIN35導軌安裝產品引腳功能描述
DIN3 SY 4-20mA-O系列產品采用超?。ê穸?2.5mm）、標準DIN35導軌安裝基座。嵌入SY 4-20mA-O 系列集成模塊，采用接線端子作為輸入輸出連接方式。產品免零點及滿度調節，方便用戶直接使用。由于產品體積限制，DIN3系列小體積導軌安裝產品只能實現一進一出隔離轉換功能。

DIN3 SY 4-20mA-O系列產品外型尺寸及典型應用

多路導軌式DIN 1X1/2X2/3X3 產品典型應用
SunYuan  I型標準DIN35導軌安裝多通道兩線制無源型4-20mA轉電壓信號I/V轉換器，內部采用安裝多個SY 4-20mA-O系列集成模塊， 產品無須供電即可實現一進一出（DIN1X1）、二進二出（DIN2X2）、三進三出（DIN3X3）等多路二線無源電流轉電壓的轉換功能。無需零點和滿度調節，內部增加防浪涌抑制保護電路，使產品使用更加方便、更加安全可靠。
