FV/FI轉換模擬信號兩隔離變送器：SY F-P-O系列. 頻率脈沖信號轉換器低成本IC.
| 產品類別： | 隔離放大器隔離變送器 >> 簡易經濟型隔離放大器隔離變送器|轉換器 | ||
| 輸 入： | 0-1KHz,0-10KHz等 | 輸 出： | 0-2.5V,0-10mA等 |
| 隔離方式： | 磁電光電 | 隔離電壓： | 3000VDC兩隔離 |
| 封裝方式： | SIP12 | 關 注 度： | 該產品已被關注 657 次 |
| 說 明： | FV/FI轉換模擬信號兩隔離變送器：SY F-P-O系列. | ||
SunYuan SY F-P-O系列頻率信號低成本小體積兩隔離型變送器，是一種將脈沖頻率信號按線性比例轉換成標準模擬信號(FV/ FI轉換)的混合集成電路。該電路在同一芯片上集成了一組高隔離的DC/DC電源和一個高速的頻率信號變換器，適用于任意一種頻率信號的變換。SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與信號通道之間的3KVDC兩隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SY F-P-O系列頻率信號隔離變換器使用比較方便，只需很少的外部元件，即可實現頻率信號的轉換和變送。產品廣泛應用在電力電子、無線數傳、遠程監控、醫療設備、工業自控等行業。
產品特點
● 精度等級：0.1 0.2 0.5級
● 全量程內極高的線性度（非線性度<0.1%）
● 輔助電源與信號通道3000VDC兩隔離
● 輔助電源：5VDC，12VDC，24VDC等單電源供電
● 0-1KHz/0-5KHz/0-10KHz等脈沖頻率信號，隔離轉換成模擬0-2.5V/0-5V/0-10V等電壓信號
或0-10mA/0-20mA/4-20mA等電流信號
● 小體積,標準SIP-12Pin符合UL94V-0標準阻燃封裝
● 工業級溫度范圍: -20 ~ +70℃
典型應用
● 脈沖頻率信號采集、放大及轉換
● 轉速傳感器信號采集、隔離轉換
● 變頻器（FA）頻率信號數據采集和控制
● 發電機、電動機等旋轉設備轉速監測
● 變壓器工作頻率檢測
● 儀器儀表與傳感器信號收發
● 非電量信號變送
產品選型舉例
例1： 信號輸入： 0-1KHZ， 信號輸出：4-20 mA； 輔助電源：24V。 SIP12 IC封裝。
產品型號： SY F1-P1-O1
例2： 信號輸入： 0-10KHZ， 信號輸出: 0-5V； 輔助電源：12V。 SIP12 IC封裝。
產品型號： SY F3-P2-O4
例3： 信號輸入： 0-5KHZ， 信號輸出: 0-5V； 輔助電源：5V。 一進一出導軌安裝。
產品型號： DIN 1X1 SY F2-P3-O4
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_111.html
外形尺寸及PCB布板圖
典型應用
備注：
1、輸入為0-xHz輸出為4-20mA模擬電流信號時須同時外接增益調節電位器和零點調節電位器。
2、電壓輸出型或輸入為0-xHz，輸出為0-xV/0-xmA的（“0點”對“0點”）無外接電位器調零功能。
產品應用舉例
應用實例1：（參見圖5）
測量低電壓頻率信號，電壓輸出型。
輸入：0~10KHZ/3~10V的脈沖頻率信號； 輸出：0~5V DC模擬信號。
方法：零點在出廠時已經設置合格，無需進行調節。取W1=10K(多圈電位器)，調節滿度電位器W1，使10KHZ信號輸入時對應5V輸出。
應用實例2：（參見圖6）
測量高電壓頻率信號，電流輸出型。
輸入：0~10KHZ,幅值大于10V頻率信號；輸出：4~20mA模擬信號。
方法：調節和校準零點。短路輸入端（1腳，2腳），取W2=5K(多圈電位器)，調節零點電位器W2，使輸出值對應為4mA。
調節和校準滿度。取W1=10K(多圈電位器)，調節滿度電位器W1，使10KHZ信號輸入時對應20mA輸出。

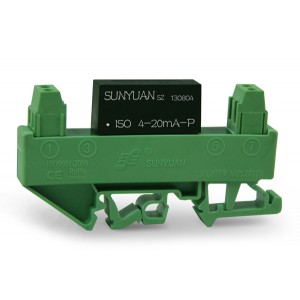

DIN35導軌安裝型：DIN 1X1（一進一出）；DIN 1X2（一進二出） 典型應用
SunYuan DIN SY F-P-O系列導軌式頻率信號兩隔離變送器采用內嵌入SY-F□-P□-O□系列集成模塊， PCB板上安裝的可調電阻用來調節或校正零點精度和輸出精度。PCB板尺寸：長*寬 79.5*32.5(mm)。
導軌安裝型產品出廠前已檢驗校正，用戶可以直接使用。如需更高精度可通過調節產品側面零點、滿度電位器進行零點與滿度值的現場校準。
DIN 1X1 / 2X2導軌式(FV/FI)兩隔離變送器典型應用接線圖
