基于 PC 的控制技術助力優化石油和天然氣生產

FourPhase 深深折服于倍福技術的魅力

挪威 FourPhase 公司成立于 2012 年，致力于通過現代化技術優化和提高石油和天然氣開采效率。FourPhase 公司多年來一直不懈努力，為保障其客戶在提高產能的同時還能持續盈利鋪平道路。而在實施創新解決方案方面，F(xiàn)ourPhase 一直信賴倍福的控制產品。FourPhase 公司首席技術官和首席運營官 J?rgen Bruntveit 談?wù)撈鸸緲I(yè)務以及在成本密集型傳統行業中使用倍福解決方案帶來的優勢。

FourPhase 公司對傳統石油和天然氣生產流程進行改革

FourPhase 公司在挪威卑爾根和蘇格蘭阿伯丁都設立了生產基地。公司目前正與一個經驗豐富的團隊合作，旨在為傳統石油和天然氣行業的可持續發展帶來積極變化，確保從石油和天然氣生產過程中持續分離出固體廢料。這樣可以保護分離器、閥門或泵等系統組件，實現無固體廢料流動，并為生產商創造條件進行石油和天然氣開采，因此不會出現因為固體廢料造成的井筒堵塞而需要進行昂貴和耗時的油井干預。最終，F(xiàn)ourPhase 的解決方案有效避免了生產停工。

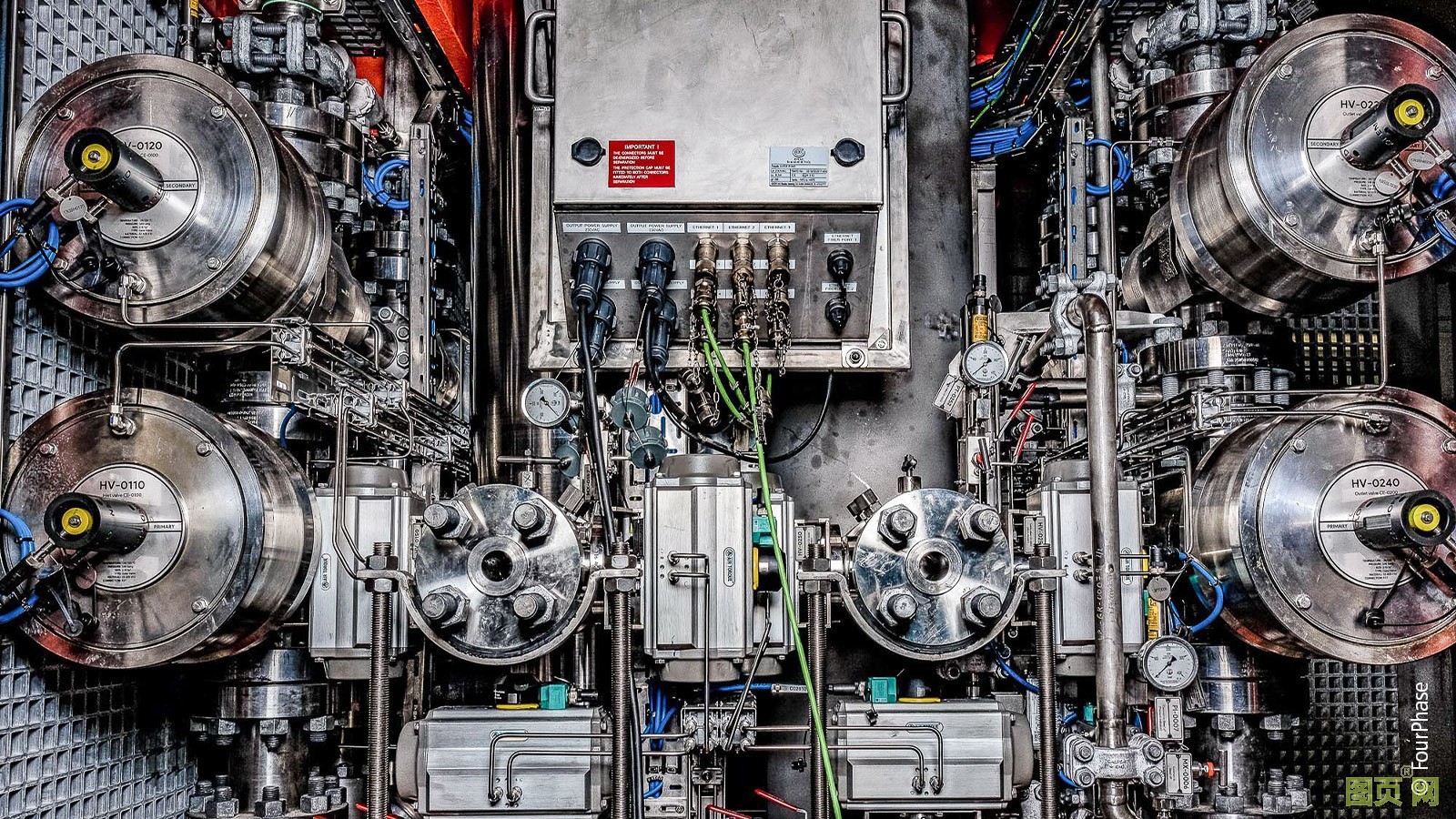

石油和天然氣生產是一個資本密集型傳統產業，因此，需要一個性能可靠并面向未來的自動化系統。

生產過程中產生的固體廢料會對石油和天然氣的生產性能帶來不利影響。一般情況下會安裝井下濾網以避免產生固體廢料，但由于設計上的原因，井下濾網要么過大，要么過小；要么成為限制因素，要么保護效果不理想。此外，井下濾網極易受到侵蝕和機械損傷，失去保護作用。地面生產系統通常不具備管理固體廢物產生的能力，會抑制石油和天然氣的生產，井下會積累大量固體廢物，最終導致井筒部分或完全堵塞。隨后需要進行昂貴、耗能極大的大程度干預（如使用連續油管）來清除堵塞物。

高性能控制系統是在全球取得成功的關鍵因素

“我們的技術應用范圍非常多樣化，可用于各種設備類型、數量和配置。我們選擇了一個既采用模塊化設計，又能集中控制的控制系統，所有的應用都配備了一個“大腦”用作中樞，包括主 PLC，即倍福 CX5140-0155。所有附加裝置都有本地 I/O 端子盒，通過 EtherCAT 與大腦進行通信。系統通過一個人機界面（HMI）進行操作，它所使用的元件和功能符合歐洲核電站標準（IEC 61772）。雖然系統主要通過我們的控制室操控，但也可以通過本地控制面板（LCP）（倍福 CPX3721-0010）在本地訪問所有功能。”Bruntveit 解釋道。

公司運營的每一個系統中都使用了這個“核心控制系統”或單個組件。FourPhase 公司利用此項技術的力量，已在挪威、英國、丹麥、沙特阿拉伯、阿塞拜疆、美國以及馬來西亞等多個國家取得了成功。FourPhase 特別重視性能的持續改進以及知識和學習經驗的跨系統遷移。因此，實用性決定了我們的整個產品組合都是基于相同的控制系統。

J?rgen Bruntveit，F(xiàn)ourPhase 公司首席技術官兼首席運營官。

防爆及極端環境條件是巨大挑戰

石油和天然氣開采是一個極具挑戰性的領域，其中使用的技術和部件都必須滿足嚴格的要求。“我們的系統都是布署在極端環境條件下。它們在高溫、高壓條件下運行，極易受到磨損。任何操作上的錯誤，如執行錯誤的順序或功能，都會對工作人員和環境造成嚴重傷害。因此，在設計時必須注重安全保護問題。項目最大的挑戰在于如何在安全性和實用性之間取得完美的平衡。由于我們的日常運營具有很高的動態性，操作參數不斷變化，我們無法用一個 “固定”的程序工作，這樣就很難賦予程序足夠的靈活性和‘人性化'。”Bruntveit 說道。

FourPhase 設計的系統主要用于危險區域。這意味著 Bruntveit 及其團隊在日常工作中必須克服額外的挑戰。特別是防爆應用需要各種專業知識以及經過防爆認證的高品質組件。

“針對這些應用設計的電子器件一般都是老一代產品，不足以滿足當前的需求。倍福經過防爆認證的產品可以無條件地滿足所有要求，因為我們特別重視在防爆環境下使用最新的電子器件。同樣重要的是，產品符合全球認證標準，因此可以不受限制地使用。更重要的是，EtherCAT 技術的使用幫助我們大幅縮短了系統響應時間。由于 I/O 系統具有可模塊化擴展的特點，并且基于 PC 的控制技術具有很高的靈活性，我也相信我們的系統可以滿足所有可能的應用需求。”Bruntveit 說道。

倍福的 Ex 防爆系列產品讓 FourPhase 能夠為其客戶提供創新的系統和功能選項，實現石油和天然氣安全高效開采。“倍福產品的使用讓我們的系統在各方面都獲益。倍福和 FourPhase 對質量的要求完全一致，為良好的整合鋪平了道路。“倍福產品的使用也讓我們在遠程操作領域取得了重大進展，現在即使在極端環境條件下以及遠距離情況下，也能執行復雜的控制任務。”Bruntveit 說道。

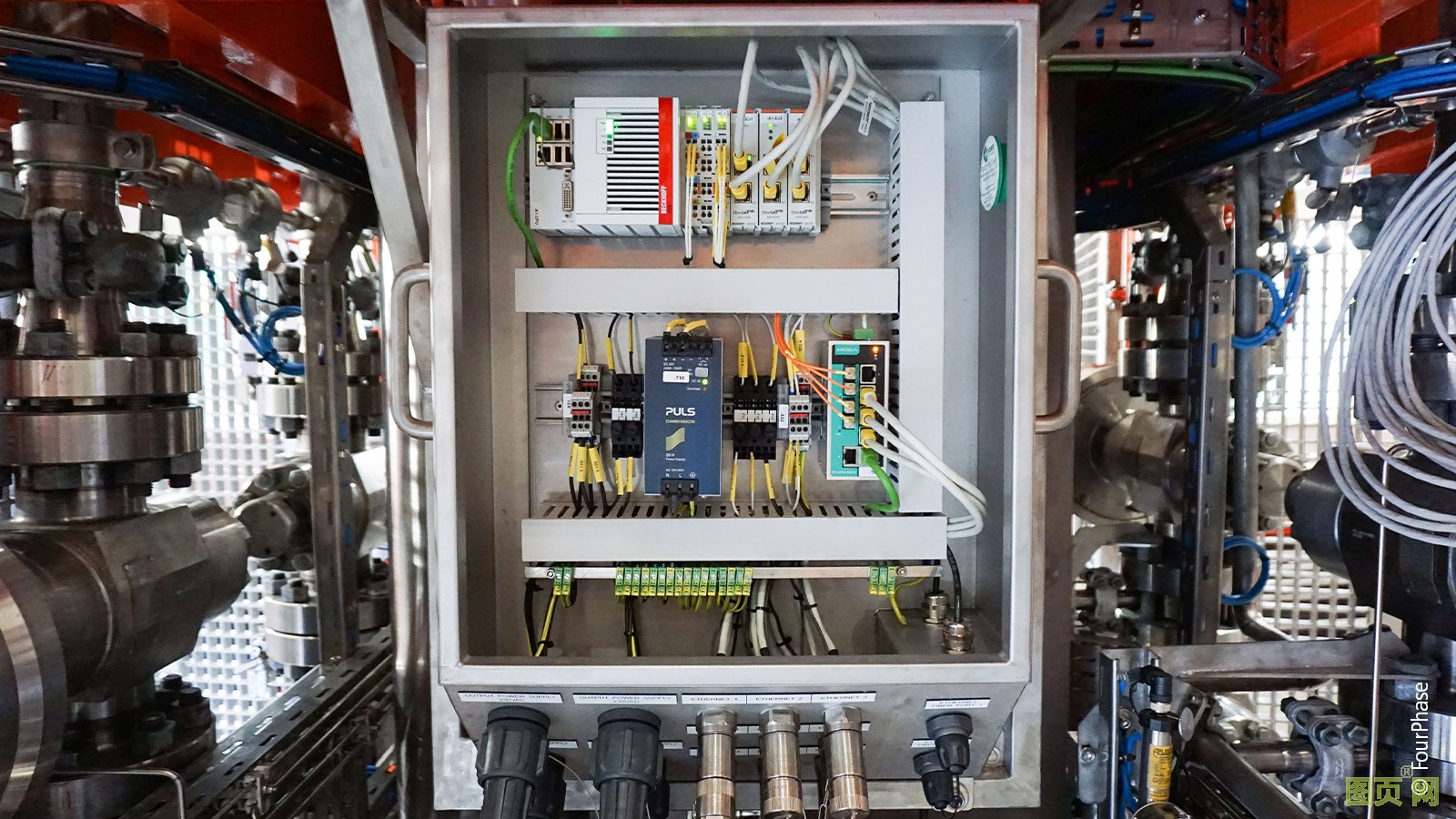

FourPhase 采用 CX5140 作為其“大腦”，它同時用作中樞和 PLC。

倍福是防爆應用領域值得信賴的可靠合作伙伴

FourPhase 選擇倍福作為其面向未來的解決方案合作伙伴。Bruntveit 認為：“對一家公司及其產品的信任是隨著時間的推移逐漸建立起來的，并且會持續增加。最終你需要的是一個可靠的產品，但其它很多因素會促進這種信任的建立，比如技術文檔的編制、客戶支持，以及現場服務，這些都會成為促進因素。對于像 FourPhased 這樣的一家小公司來說，想要獲得與大客戶一樣的關注和優先權，是相當困難的。因此，當我們遇到問題時，倍福立即為我們提供了幫助，這一點讓我們感到非常吃驚也很感動。我們的一個系統出現了緊急情況，迫切需要一個組件來確保它能夠安全運行。倍福的銷售人員積極與產品經理直接溝通協調，讓我們能夠非常迅速地找到合適的替代產品。在倍福的幫助下，我們才能夠有效地將系統的停機時間減少到最低程度。倍福采取的應對方法以及他們處理這一事件的方式加深了我們對他們的信任。”
