塑料管用公稱外徑dn表示，為管材外徑；

鍍鋅鋼管用公稱直徑DN表示，為管道內徑；

鋼塑復合壓力管用公稱外徑Dn表示，為管材外徑。

一、De、DN、d、φ的含義

一般來說，管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。

注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）;

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑 x 壁厚的形式，例De25 x 3;

3、D一般指管道內徑;

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）;

5、φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 x 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑 x 壁厚”。例如φ108 x 4，φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑 x 壁厚。例如φ60.5 x 3.8;

6、DN為Nominal diameter意思是公稱直徑;

7、De為external diameter意思是外徑;

8、Dgdiametergong（漢語拼音“公”的聲母）這下你就明白了，Dg是國產貨，有中國特色的國產貨，現在都不用了。

二、管徑的表示方式

1、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）；在涉及壁厚的情況下也可以使用De來標注；拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑 x 壁厚表示（如De108 x 4、De159 x 4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑 x 壁厚”。例如φ108 x 4，φ可省略;

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

4、塑料管材，管徑宜按產品標準的方法表示；通常塑料管是按照外徑表示，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失;

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

三、De、DN、d、φ的各自表示范圍

1、De--PPR、PE管、聚丙烯管外徑；

2、DN--聚氯乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑；

3、φ--無縫鋼管或有色金屬管道應標注“外徑 x 壁厚”，如：φ108X4。

四、工程管徑對照表

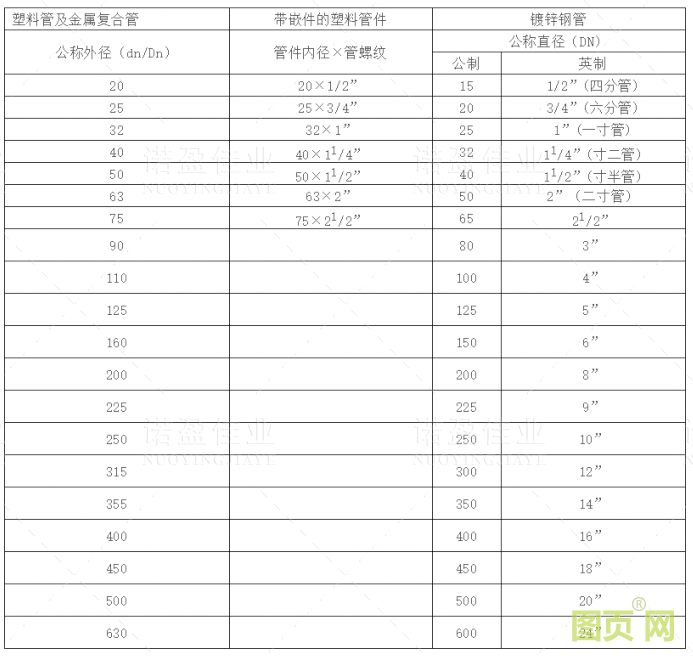

【收藏】管道尺寸對照表(圖1)

五、英制與公制對照

英寸是長度單位。1 英寸=2.539999918 厘米(公分)。英寸或[吋]是使用于聯合王國(UK，即英國(英聯邦)、其前殖民地的長度單位。美國等國家也使用它。在臺灣與香港，“英寸”通常寫作“吋”。英寸的常用簡寫為[in]或["]“吋”是近代新造的字，念作“英寸”，屬漢字中一字念兩音的字，其他如“浬”念作“海里”等，借用中國傳統的長度單位“寸”，并加口旁以示區別。

1、尺寸：

DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

2、把1英寸分成8等分:

1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

（1）相當于通常說的1分管到7分管,更小的尺寸用1/16、1/32、1/64來表示，單位還是英寸。如果分母和分子能夠約分（如分子是2、4、8、16、32）就應該約分。

（2）英寸的表示是在右上角打上兩撇，如1/2"

（3）如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

（4）如DN15的水管就是英制1/2"的水管，也是以前的4分水管。

（5）如DN20的水管就是英制3/4"的水管，也是以前的6分水管

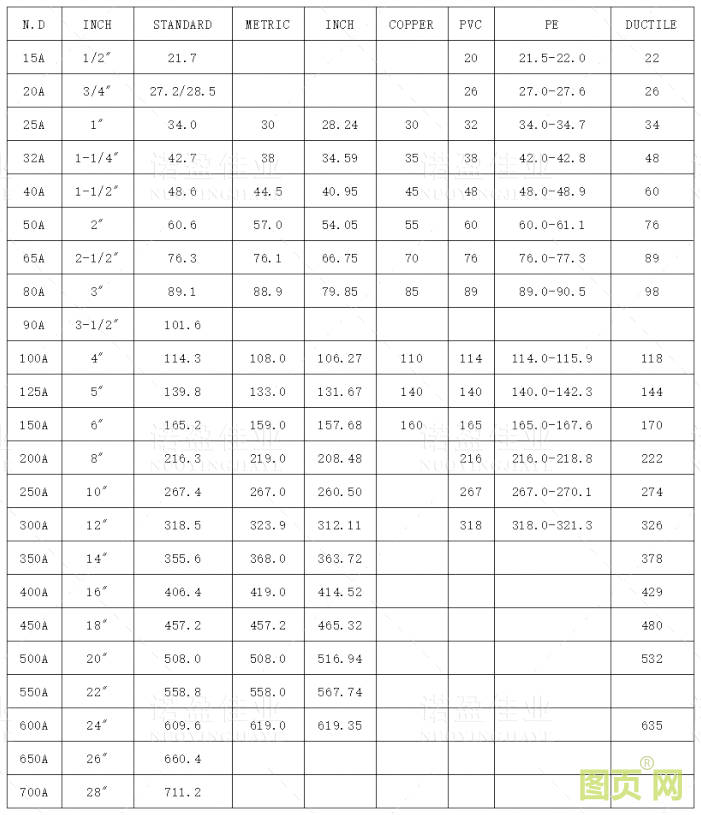

（6）外徑與DN，NB的關系如下：

【收藏】管道尺寸對照表(圖2)

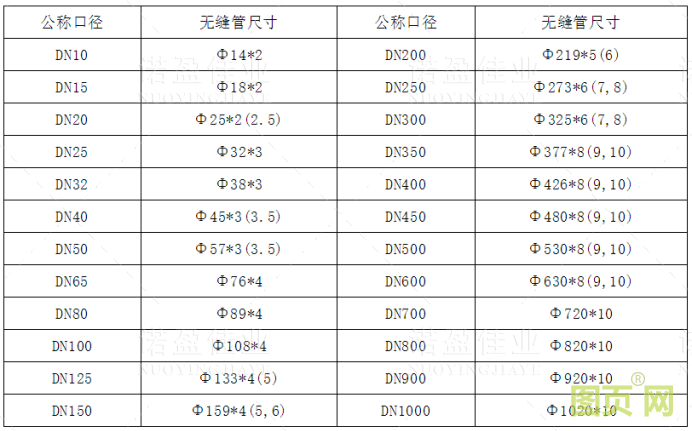

六、管子規格及有關數據

【收藏】管道尺寸對照表(圖3)

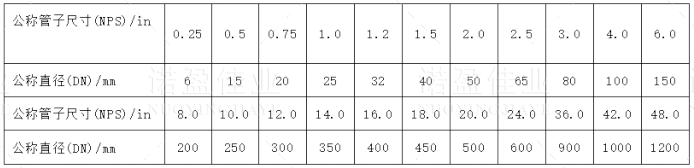

七、國際管道尺寸對照表

【收藏】管道尺寸對照表(圖4)

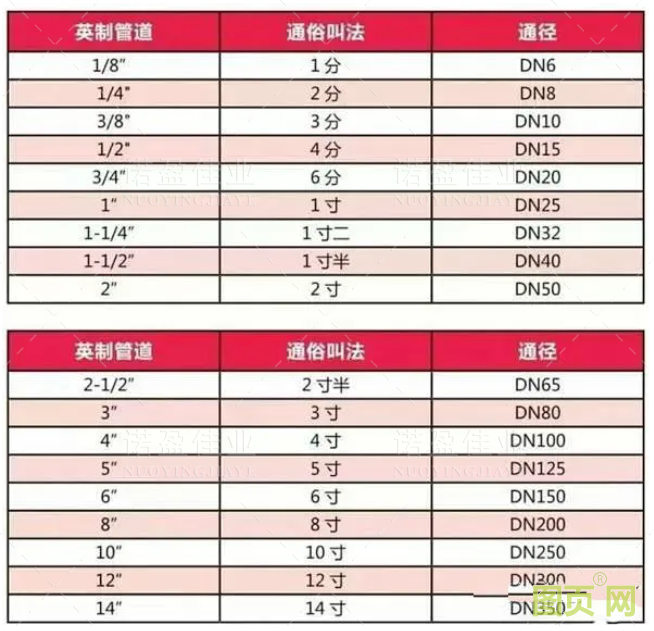

DN公稱直徑不銹鋼無縫管尺寸對照表

【收藏】管道尺寸對照表(圖5)

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示。

塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

(其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個皮厚）

但也不完全相等，大致差不多，取整就行。比如φ108*7的外徑108，它的公稱直徑是100；再比如φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。)

八、鋼管與塑料管實際選用對照

【收藏】管道尺寸對照表(圖6)
